Манжеты резиновые армированные однокромочные с пружиной применяются для уплотнения валов, работающих в минеральных маслах, воде, дизельном топливе приизбыточном давлении до 0,05 МПа (0,5 кгс/см²), скорости до 20 м/с и температуре от -60°С до +100°С в зависимости от группы резины.

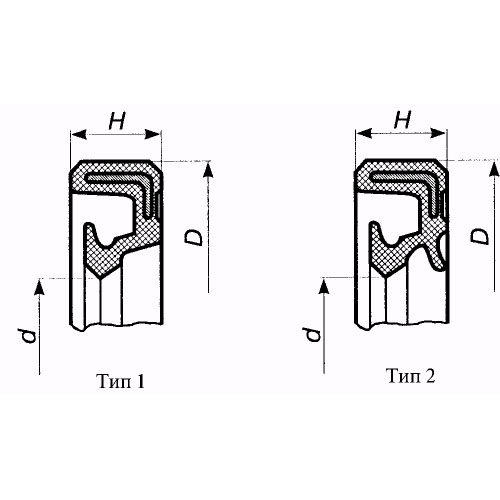

Манжеты изготавливаются в исполнении 2 (с формованной кромкой) двух типов:
1- однокромочные
2 – однокромочные с пыльником
Манжеты типа 1 предназначены для предотвращения вытекания уплотняемой среды.
Мажеты типа 2 предназначены для предотвращения вытекания уплотняемой среды и защиты от проникновения пыли.
Манжеты выпускаются следующих типоразмеров:
– внутренний диаметр от 10 до 480 мм;
– наружный диаметр от 22 до 530 мм;
– высота от 7 до 22 мм.
Манжеты работоспособны в условиях тропического , умеренного и холодного климата.
| Группа резины | Шифр резины | Температурный режим | Вид эластомера |
|---|---|---|---|
|
1 |
7-ИРП-1068 |
От - 45 °С до + 100 °С |
NBR |
|
2 |
7-4004 |
От - 30 °С до + 100 °С |
NBR |
|
3 |
7-В-14-1 |
От - 60 °С до + 100 °С |
NBR
|
Манжеты изготавливаются в исполнении двух (с формованной кромкой) типов: 1 — однокромочные , 2 — однокромочные с пыльником.
Манжеты типа 1 применяются для предотвращения вытекания уплотняемой среды.
Манжеты типа 2 предназначены для предотвращения вытекания уплотняемой среды и защиты от проникновения пыли.
Манжеты выпускаются следующих типоразмеров:
- внутренний диаметр от 10 до 480 мм;
- наружный диаметр от 22 до 530 мм;
- высота от 7 до 22 мм.
Манжеты работоспособны в условиях тропического, умеренного и холодного климата.
Декларация TP BY /112.11.01; TP TC 018 01001603
ДИАГРАММА ВЫБОРА ГРУППЫ РЕЗИНЫ.
/ — резины 1—3 групп; II — резины 4 группы; /// — резины 5, 6 групп.
Примечания:
|
Условное обозначение манжеты |
Диаметр вала, мм |
Внутренний диаметр, d , мм |
Наружный диаметр, D, мм |
Высота, H, мм |
|
1.2-10х22-1;3 |
10 |
9,5 |
22 |
7 |
|
1.2-10х25-1;3 |
10 |
9,5 |
25 |
7 |
|
1.2-12х26-1 |
12 |
11,5 |
26 |
7 |
|
1.2-16х30-1;3 |
16 |
15,5 |
30 |
7 |
|
1.2-19х35-1 |
19 |
18,5 |
35 |
7 |
|
1.2-20х35-1 |
20 |
19,4 |
35 |
7 |
|
1.2-20х40-1 |
20 |
19,3 |
40 |
10 |
|
2.2-20х40-1 |
20 |
19,3 |
40 |
10 |
|
1.2-25х42-1 |
25 |
24,3 |
42 |
10 |
|
2.2-25х42-1 |
25 |
24,3 |
42 |
10 |
|
1.2-28х47-1 |
28 |
27,3 |
47 |
10 |
|
2.2-30х50-1;3 |
30 |
29,3 |
50 |
10 |
|
1.2-30х52-1;3 |
30 |
29,3 |
52 |
10 |
|
2.2-30х52-1;3 |
30 |
29,3 |
52 |
10 |
|
1.2-32х44-1 |
32 |
31,4 |
44 |
7 |
|
1.2-35х48-1 |
35 |
34,4 |
48 |
10 |
|
1.2-35х55-3 |
35 |
34,3 |
55 |
10 |
|
1.2-35х58-1 |
35 |
34,5 |
58 |
10 |
|
2.2-38х58-1;3 |
38 |
37,3 |
58 |
10 |
|
2.2-38х62-1/4 |
38 |
37,3 |
62 |
10 |
|
2.2-40х60-1;3 |
40 |
39,3 |
60 |
10 |
|
2.2-40х60-1 |
40 |
39,3 |
60 |
10 |
|
1.2-40х52-3 |
40 |
39,4 |
52 |
7 |
|
1.2-42х58-1 |
42 |
41,4 |
58 |
10 |
|
2.2-42х62-1;3 |
42 |
41,3 |
62 |
10 |
|
2.2-44х65-3 |
44 |
43,3 |
65 |
10 |
|
1.2-45х65-1;3 |
45 |
44,3 |
65 |
10 |
|
2.2-45х65-1;3 |
45 |
44,3 |
65 |
10 |
|
2.2-48х70-3 |
48 |
47,3 |
70 |
10 |
|
1.2-50х70-1 |
50 |
49,3 |
70 |
10 |
|
2.2-50х70-1 |
50 |
49,3 |
70 |
10 |
|
1.2-52х75-1;3 |
52 |
51,3 |
75 |
10 |
|
2.2-52х75-1;3 |
52 |
51,3 |
75 |
10 |
|
1.2-55х80-1;3 |
55 |
54,2 |
80 |
10 |
|
2.2-55х80-1 |
55 |
54,2 |
80 |
10 |
|
2.2-55х82-1 |
55 |
54,2 |
82 |
10 |
|
2.2-57х80-3 |
57 |
56,2 |
80 |
10 |
|
Условное обозначение манжеты |
Диаметр вала, мм |
Внутренний диаметр, d , мм |
Наружный диаметр, D, мм |
Высота, H, мм |
|
1.2-60х85-1 |
60 |
59,2 |
85 |
10 |
|
2.2-60х85-1 |
60 |
59,2 |
85 |
10 |
|
1.2-65х90-1 |
65 |
64,2 |
90 |
10 |
|
2.2-65х90-1 |
65 |
64,2 |
90 |
10 |
|
1.2-70х92-1 |
70 |
69,2 |
92 |
10 |
|
1.2-70х95-1 |
70 |
69,2 |
95 |
10 |
|
1.2-74х102-3 |
74 |
73,2 |
102 |
10 |
|
1.2-75х100-1;3 |
75 |
74,2 |
100 |
10 |
|
2.2-75х100-1;3 |
75 |
74,2 |
100 |
10 |
|
1.2-79х110-3 |
79 |
78,2 |
110 |
10 |
|
1.2-80х105-1;3 |
80 |
79,2 |
105 |
10 |
|
2.2-80х105-1 |
80 |
79,2 |
105 |
10 |
|
1.2-85х110-1;3 |
85 |
84,1 |
110 |
12 |
|
2.2-85х110-1;3 |
85 |
84,1 |
110 |
12 |
|
1.2-90х120-1 |
90 |
89,1 |
120 |
12 |
|
2.2-90х120-1 |
90 |
89,1 |
120 |
12 |
|
1.2-92х120-3 |
92 |
91,1 |
120 |
12 |
|
2.2-92х120-3 |
92 |
91,1 |
120 |
12 |
|
1.2-95х120-1 |
95 |
94,1 |
120 |
12 |
|
2.2-100х125-3 |
100 |
99,1 |
125 |
12 |
|
1.2-105х138-3 |
105 |
104,1 |
138 |
12 |
|
1.2-110х135-1 |
110 |
109,1 |
135 |
12 |
|
1.2-115х145-1 |
115 |
114,1 |
145 |
12 |
|
1.2-120х150-1;3 |
120 |
119,1 |
150 |
12 |
|
2.2-120х150-1 |
120 |
119,1 |
150 |
12 |
|
1.2-125х150-1 |
125 |
124,1 |
150 |
12 |
|
2.2-125х155-3 |
125 |
124,1 |
150 |
12 |
|
1.2-130х160-1 |
130 |
128,9 |
160 |
15 |
|
2.2-130х160-3 |
130 |
128,9 |
160 |
15 |
|
1.2-140х170-1 |
140 |
135,9 |
170 |
15 |
|
1.2-150х180-1 |
150 |
148,9 |
180 |
15 |
|
1.2-160х190-1;3 |
160 |
158,9 |
190 |
15 |
|
1.2-170х200-1 |
170 |
168,9 |
200 |
15 |
|
2.2-170х200-1 |
170 |
168,9 |
200 |
15 |
|
2.2-180х220-1 |
180 |
178,5 |
220 |
15 |
|
1.2-190х230-1 |
190 |
188,5 |
230 |
15 |
|
1.2-200х240-1 |
200 |
198,5 |
240 |
15 |
|
2.2-200х240-1 |
200 |
198,5 |
240 |
15 |
|
1.2-210х250-1 |
210 |
208,5 |
250 |
15 |
|
1.2-220х260-1 |
220 |
217,5 |
260 |
12 |
|
1.2-240х280-1 |
240 |
238,5 |
280 |
15 |
|
1.2-250х290-1 |
250 |
248,5 |
290 |
15 |
|
1.2-260х300-1;3 |
260 |
257,4 |
300 |
18 |
|
1.2-300х340-1 |
300 |
297,4 |
340 |
18 |
|
2.2-480х530-3 |
480 |
477 |
530 |
22 |
МАНЖЕТЫ РЕЗИНОВЫЕ АРМИРОВАННЫЕ ДЛЯ ВАЛОВ, ИЗГОТАВЛИВАЕМЫЕ ПО ЧЕРТЕЖАМ.
|
Номер манжеты по чертежу |
Внутренний диаметр, мм d |
Наружный диаметр, мм D |
Высота, мм |
||
|
H |
h |
||||
|
11.2915071 |
10,4 |
38,5 |
12,2 |
8,2 |
|
|
575-1022173 |
11,0 |
28,0 |
7,0 |
8,2 |
|
|
695Ж2-3808098 |
12,0 |
26,0 |
8,0 |
8,2 |
|
|
275007А |
13,8 |
35,4 |
10,0 |
8,2 |
|
|
Т8(15х30х7) |
14,5 |
30,0 |
7,0 |
8,2 |
|
|
Ш50.10.09.046 |
14,8 |
35,0 |
7,0 |
8,2 |
|
|
408-220032-02 |
15,6 |
27,0 |
7,0 |
8,2 |
|
|
М1А-1005310Б |
16,0 |
30,0 |
7,0 |
8,2 |
|
|
Ш62.10.09.046-10 |
16,5 |
40,0 |
7,0 |
8,2 |
|
|
69-2201032-А/031-А |
17,5 |
27,6 |
4,7 |
8,2 |
|
|
63А-4207115 |
18,0 |
35,0 |
10,0 |
8,2 |
|
|
R1.31.01.012-2 |
18,5 |
32,0 |
5,0 |
8,2 |
|
|
19.2905683-80 |
18,6 |
35,0 |
12,6 |
6,2 |
|
|
105-10441Б |
18,8 |
47,0 |
10,0 |
6,2 |
|
|
13-3407151/150 |
19,0 |
35,0 |
10,0 |
6,2 |
|
|
64221-2905338 |
19,0 |
44,0 |
15,5 |
12,5 |
|
|
М1А-1701156 |
24,0 |
53,0 |
7,0 |
12,5 |
|
|
Т87(25х38х7) |
24,4 |
38,0 |
7,0 |
12,5 |
|
|
53-3401023 |
34,0 |
48,0 |
10,0 |
12,5 |
|
|
31029-1701044 |
34,4 |
48,0 |
7,0 |
12,5 |
|
|
24-1701211/210 |
37,0 |
56,0 |
10,0 |
12,5 |
|
|
40П-3401026/023 |
37,5 |
54,0 |
10,0 |
12,5 |
|
|
М1А-3103166 |
39,0 |
52,0 |
6,0 |
12,5 |
|
|
12-2402067/052-Б1 |
41,0 |
75,0 |
15,5 |
10,0 |
|
|
575-11.11.159 |
41,2 |
68,0 |
14,5 |
10,0 |
|
|
13-2402082/080 |
41,8 |
75,0 |
9,0 |
10,0 |
|
|
575-1144120-А |
43,4 |
58,0 |
9,0 |
10,0 |
|
|
66-2304072/071 |
44,0 |
65,0 |
10,0 |
10,0 |
|
|
20-3103038-Б |
47,0 |
72,5 |
10,0 |
10,0 |
|
|
12-3103042-Б/038-Б |
49,0 |
80,0 |
10,0 |
10,0 |
|
|
41-2401044/034 |
49,0 |
80,0 |
10,0 |
10,0 |
|
|
КФА-50х70 |
49,3 |
70,0 |
10,0 |
10,0 |
|
|
51-1701211/211-5 |
50,0 |
76,0 |
14,5 |
9,5 |
|
|
51-1701211/210А |
50,0 |
76,0 |
9,5 |
9,5 |
|
|
41-1802177/175 |
50,0 |
76,0 |
9,5 |
9,5 |
|
|
49-2403088/89 |
50,0 |
76,0 |
16,0 |
10,0 |
|
|
12-2401064/060-Б |
51,0 |
72,0 |
10,0 |
10,0 |
|
|
20-2403102/100 |
51,0 |
81,0 |
10,0 |
10,0 |
|
|
41-3003116/115 |
51,0 |
72,0 |
10,0 |
10,0 |
|
|
40П-2402082/080 |
54,0 |
82,0 |
10,0 |
10,0 |
|
|
3.112-35126 |
57,7 |
75,0 |
10,0 |
10,0 |
|
|
7413-2918222 |
58,0 |
78,0 |
8,5 |
10,0 |
|
|
537-2304190А |
63,0 |
80,0 |
5,5 |
10,0 |
|
|
7413-2914190 |
68,0 |
95,0 |
10,5 |
10,0 |
|
|
573-11.10406А |
69,7 |
92,0 |
16,0 |
12,0 |
|
|
40П-3204090 |
69,5 |
92,0 |
16,0 |
12,0 |
|
|
Номер манжеты по чертежу |
Внутренний диаметр, мм d |
Наружный диаметр, мм D |
Высота, мм |
||
|
H |
h |
||||
|
575-1111207 |
69,7 |
92,0 |
12,0 |
12,0 |
|
|
200-2402052-Б2 |
73,5 |
102,0 |
14,0 |
12,0 |
|
|
695Ж-1704162 |
74,7 |
105,0 |
16,0 |
12,0 |
|
|
573-11.51067-А |
79,7 |
105,0 |
12,0 |
12,0 |
|
|
540-1731045 |
81,0 |
115,0 |
18,0 |
12,0 |
|
|
540-2402052 |
104,0 |
138,0 |
21,0 |
15,0 |
|
|
40П-3103050А/049А |
114,0 |
140,0 |
10,0 |
15,0 |
|
|
40П-3103042/038 |
114,0 |
140,0 |
16,7 |
15,0 |
|
|
500-3104038 |
130,0 |
160,0 |
16,0 |
15,0 |
|
|
500А-3104038 |
130,0 |
155,0 |
10,0 |
15,0 |
|
|
537-3103038-01 |
143,5 |
175,0 |
15,0 |
15,0 |
|
|
49-2602024/49Б-2602025 |
153,0 |
176,0 |
18,0 |
11,0 |
|
|
546-3104038А |
169,0 |
200,0 |
17,0 |
15,0 |
|
|
529В-3103038 |
195,8 |
235,0 |
21,0 |
18,0 |
|
|
75191-3104038-01 |
916,0 |
980,0 |
38,0 |
18,0 |
|
|
540-2917454-12 |
62,9 |
90,0 |
14,0 |
|
|
|
540-2919440-Б1 |
59,4 |
90,0 |
17,4 |
|
|
|
7519-8603680-10 |
92,0 |
130,0 |
11,0 |
|
|
|
700.22.01.070 |
43,5 |
58,0 |
10,0 |
|
|
|
131-2205042Б |
34,1 |
49,0 |
7,3 |
|
|
|
130-2201043 |
25,3 |
38,5 |
7,0 |
|
|
|
53205-2201043 |
35,6 |
49,0 |
7,3 |
|
|
|
7555-2201036 |
53,2 |
71,0 |
8,7 |
|
|
|
53А-2201031 |
23,0 |
31,5 |
7,8 |
|
|
|
804.707А.48 |
33,6 |
41,8 |
5,0 |
|
|
|
7555-2201033-48 |
50,0 |
61,5 |
7,0 |
|
|
